7. Para la instalación flotante, debe utilizarse un aislante con los siguientes parámetros:
CS – carga a corto plazo ≥ 400 kPa

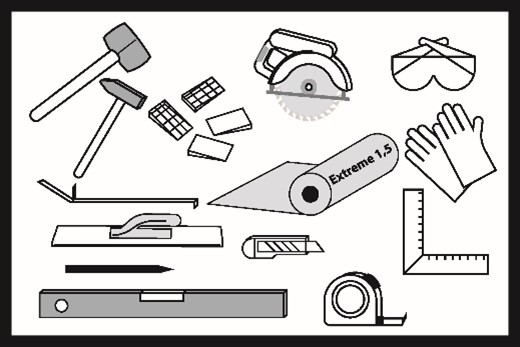

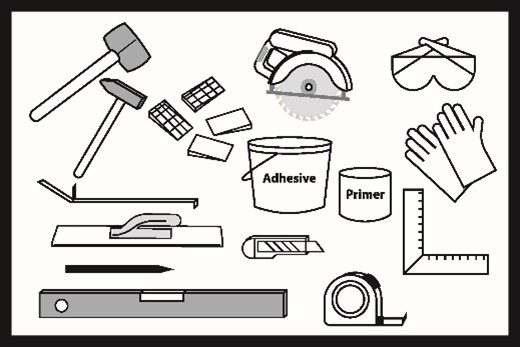

12. Herramientas y materiales recomendados para la instalación del suelo:

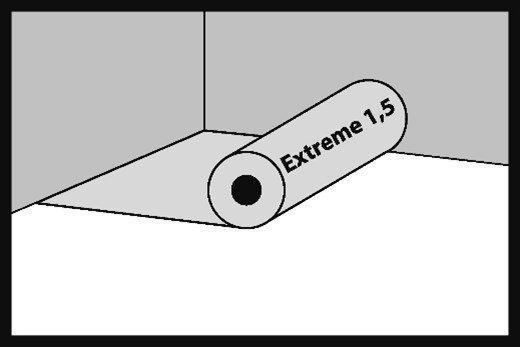

14. Extendemos el aislante debajo de las lamas. Las tiras adyacentes del aislante deben instalarse tangencialmente entre sí.
Para la instalación flotante, debe utilizarse un aislante con los siguientes parámetros:
CS – carga a corto plazo ≥ 400 kPa
Es importante que el aislante sea capaz de soportar diferentes tipos de cargas durante todo el período de uso. El uso de un aislante con parámetros inferiores resulta en una instalación defectuosa del suelo y la pérdida de la garantía.
La oferta de Barlinek incluye el aislante dedicado Extreme 1.5 que cumple con los requisitos técnicos indicados.
24. Después de bajar la lama instalada y unir los lados cortos, cierre el sistema de clic golpeando con un mazo según el orden 1 y 2.
27. Cortamos los agujeros en la lama. Dibujamos una línea a través del centro de los agujeros y cortamos la lama con una sierra.

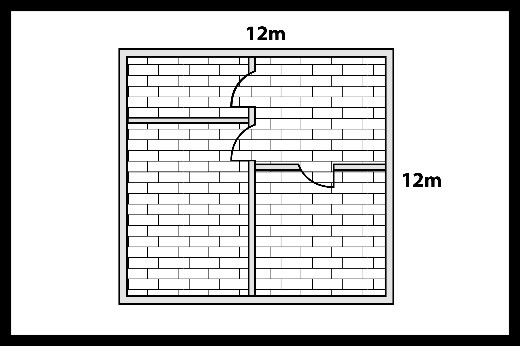

32. Importante: En los pasos de una estancia a otra no es necesario realizar una junta de dilatación. Solo se realiza en las paredes y otros elementos fijos integrados en el edificio, como escaleras, pilares y otros obstáculos. Las dimensiones máximas de la planta de una casa/apartamento en las que un suelo híbrido instalado de forma flotante no requiere juntas de dilatación en los umbrales de las puertas son 12 m x 12 m.

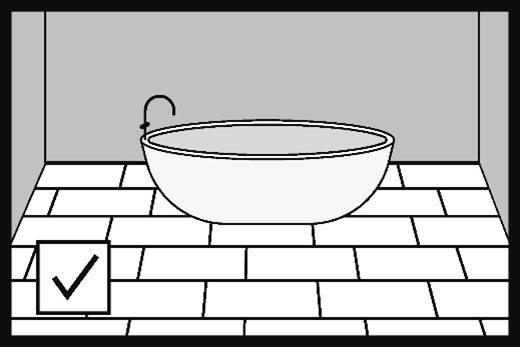

33. Las lamas híbridas se pueden instalar en baños y otras estancias donde puedan producirse derrames de agua.
En este tipo de estancias, recomendamos el sistema de instalación adhesiva. En este caso, se puede reducir el tamaño de la junta de dilatación perimetral a 3 mm. Si en las demás estancias pegamos las lamas al subsuelo, no es necesario realizar una junta de dilatación en el hueco del marco de la puerta. Si en las demás estancias instalamos lamas híbridas de forma flotante, es imprescindible realizar una junta de dilatación en el hueco del marco de la puerta con un ancho mínimo de 5 mm (adaptada al tipo de rodapié de dilatación de enmascaramiento).

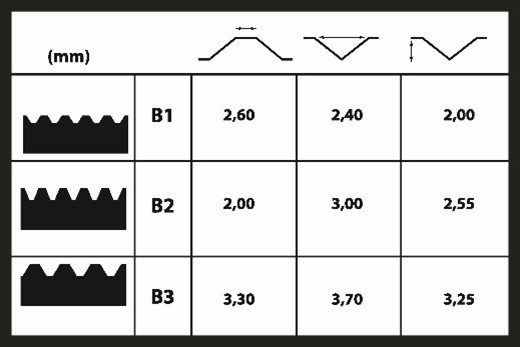

Para pegar el suelo, se debe utilizar el sistema adhesivo recomendado. Más información en barlinek.com
En el sistema de instalación flotante, siempre se realiza una junta de dilatación perimetral de 5 mm de ancho.
En el baño donde está instalado el sistema de calefacción radiante, independientemente del sistema de instalación elegido (flotante o adhesivo), se debe realizar una junta de dilatación en el hueco del marco de la puerta, separando el baño de las demás estancias.
Es imprescindible aplicar juntas de dilatación alrededor de las paredes, los revestimientos de platos de ducha, bañeras, inodoros y otros obstáculos fijados permanentemente al subsuelo.
Importante:
No se permite la instalación de lamas híbridas en platos de ducha, bañeras, saunas, piscinas y otros lugares similares expuestos a un contacto prolongado con el agua.

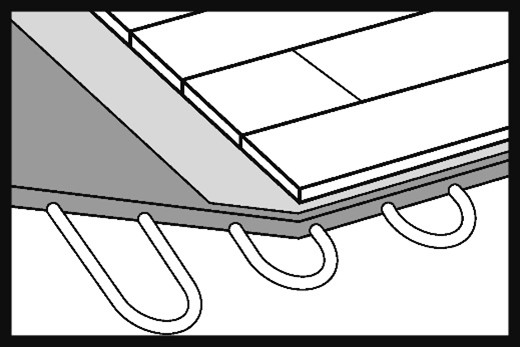

35. Es muy importante que la refrigeración por suelo radiante esté equipada con sistemas de control adecuados que eviten la condensación de vapor de agua en la superficie del suelo. Para evitarlo, la temperatura del agua fría en las tuberías no debe descender por debajo de un valor determinado. En cada estancia con sistema de refrigeración por suelo radiante debe instalarse un sensor que calcule la relación entre la humedad relativa del aire y la temperatura en la superficie de la lama y que corte el suministro de agua fría antes de alcanzar el llamado punto de rocío, es decir, la condensación de vapor de agua en la superficie de las lamas.
Los termostatos de las habitaciones no deben ajustarse a una temperatura inferior a 23 °C. Además, la diferencia de temperatura entre el termostato y la temperatura de la habitación no debe ser superior a 5 °C. Ejemplo: temperatura de la habitación 30 °C, temperatura mínima ajustada en el termostato 25 °C.
El sistema de refrigeración por suelo radiante debe estar protegido contra la caída de la temperatura del agua en la instalación por debajo de +18°C.
La resistencia térmica máxima del suelo instalado junto con el aislante no puede ser superior a R≤0,15m2K/W. Para obtener el valor mínimo de resistencia térmica, Barlinek recomienda el sistema de instalación adhesiva del suelo o el uso de un aislante con un coeficiente de pérdida de calor muy bajo: EXTREME 1.5
48 horas antes de la instalación del suelo, debe desconectarse la refrigeración por suelo radiante. Una vez finalizada la instalación del suelo, se puede volver a encender después de 48 horas.
La humedad de la solera de cemento no debe superar el 1,8 % y la de anhidrita el 0,3 %. Las mediciones deben realizarse mediante el método de carburo, también conocido como CM.
Los demás parámetros de instalación y uso son conformes con las instrucciones de instalación y las condiciones de uso y cuidado de los suelos híbridos. Más información en www.barlinek.com
La decisión sobre la posibilidad de aplicar refrigeración por suelo radiante requiere la elaboración de un balance térmico, que debe realizarse en la fase de diseño. Omitir esta etapa puede llevar a una selección defectuosa de los equipos y a un funcionamiento insuficiente de todo el sistema de refrigeración.

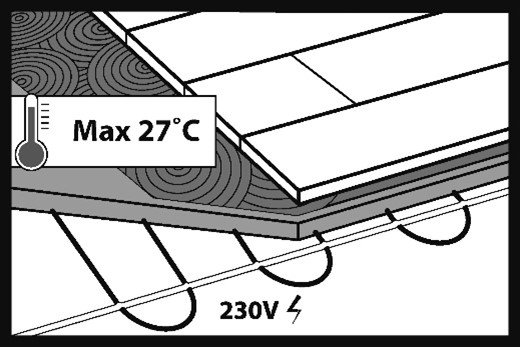

36. Los suelos híbridos se pueden instalar sobre calefacción por suelo radiante de agua o eléctrica en sistema adhesivo y flotante.
Para la instalación flotante, debe utilizarse un aislante con los siguientes parámetros:
CS – carga a corto plazo ≥ 400 kPa
¡IMPORTANTE!
La condición para proceder a la colocación de lamas híbridas sobre calefacción por suelo radiante es la realización del proceso de calentamiento de la solera y la elaboración de un protocolo de calentamiento; esto se aplica únicamente a soleras nuevas, no calentadas, en las que está integrado el sistema de calefacción. El proceso de calentamiento de la solera debe realizarse también en verano. La información sobre el calentamiento de la solera y el protocolo están disponibles en www.barlinek.com. Si hay instalada una bomba de calor y un programa de calentamiento del suelo, debemos realizar el ciclo de calentamiento del suelo de acuerdo con el programa. En caso de pegado al subsuelo, deben seguirse las recomendaciones de los fabricantes de sistemas adhesivos recomendados por Barlinek, disponibles en www.barlinek.com

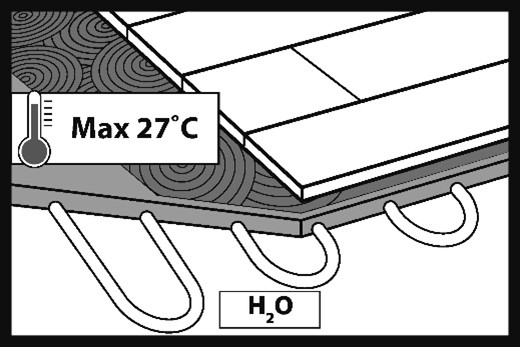

La temperatura máxima en la superficie del suelo híbrido durante el funcionamiento de los sistemas de calefacción no debe superar los 27°C.
La humedad de la solera en caso de instalación sobre calefacción por suelo radiante no debe superar:
Para evitar un funcionamiento irregular del núcleo de la lama híbrida, toda la superficie del suelo debe estar calefactada. Esto también garantiza la mayor comodidad de uso (ausencia de zonas más frías en el suelo).
Los suelos con calefacción radiante no deben cubrirse con alfombras.
Los muebles colocados sobre calefacción radiante, por ejemplo, sofás, deben tener patas de al menos 10 cm de altura.
No debe ponerse en marcha la instalación de calefacción durante la instalación. Durante la instalación de suelos híbridos, el sistema de calefacción por suelo radiante debe estar apagado, y la temperatura de la superficie del subsuelo (solera) debe oscilar entre +18°C y +24°C.
La puesta en marcha de la instalación de calefacción por suelo radiante después de la instalación de suelos híbridos debe realizarse no antes de 48 horas después de la finalización de la instalación.
Durante el uso de suelos híbridos sobre pavimentos equipados con calefacción por suelo radiante, debe recordarse que la evaporación de cualquier líquido derramado sobre la superficie del suelo puede acelerarse. Por lo tanto, cualquier mancha de líquidos como vino, orina, leche, etc., debe eliminarse de la superficie del suelo lo antes posible, ya que su secado en la superficie de las lamas híbridas puede contribuir a una decoloración permanente del suelo.
La altura del recrecido de la solera sobre los elementos calefactores debe ser de al menos 20 mm.
para instaladores – se recomienda el uso de sellos térmicos;
37. Descargue las instrucciones en formato PDF.
Importante
En la página barlinek.com se encuentran las Condiciones de uso y cuidado de los suelos híbridos y las Condiciones de garantía de los suelos híbridos
